• 低碳含量、高锰含量、低硅含量的埋弧焊丝
• 可匹配碱性焊剂，用于单丝或多丝的非常广泛的应用场合
• 焊接工艺性能优良，电弧稳定，焊缝成形美观
• 可用于厚板多道焊接，焊缝机械性能*
焊丝/焊剂 | C | Mn | Si | P | S |
标准值AWS EH14 | 0.10-0.20 | 1.70-2.20 | ≤0.10 | ≤0.030 | ≤0.030 |
JW-1 (EH14) | 0.15 | 2.04 | 0.03 | 0.016 | 0.010 |
标准值GB H10Mn2 | ≤0.12 | 1.50-1.90 | ≤0.07 | ≤0.035 | ≤0.035 |
JW-1 (EH14) | 0.07 | 1.77 | 0.03 | 0.006 | 0.014 |
焊丝/焊剂 | 屈服强度(MPa) | 抗拉强度(MPa) | 延伸率(%) | V 型缺口冲击韧性 (J) @(-40℃) |
JW-1(EH14)/JF-B | 470 | 570 | 29 | 98 |
2.0mm 2.4mm 3.2mm 4.0mm 4.8mm

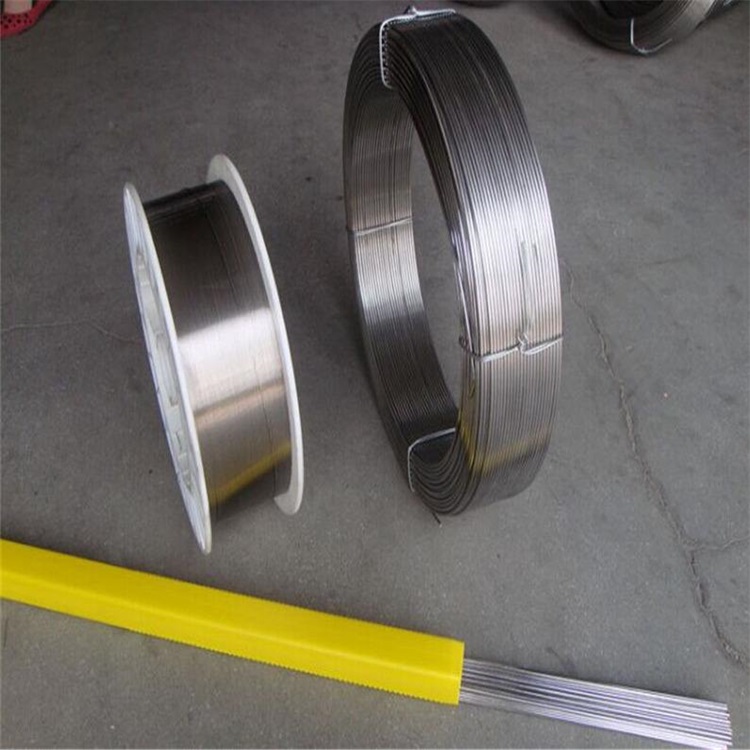

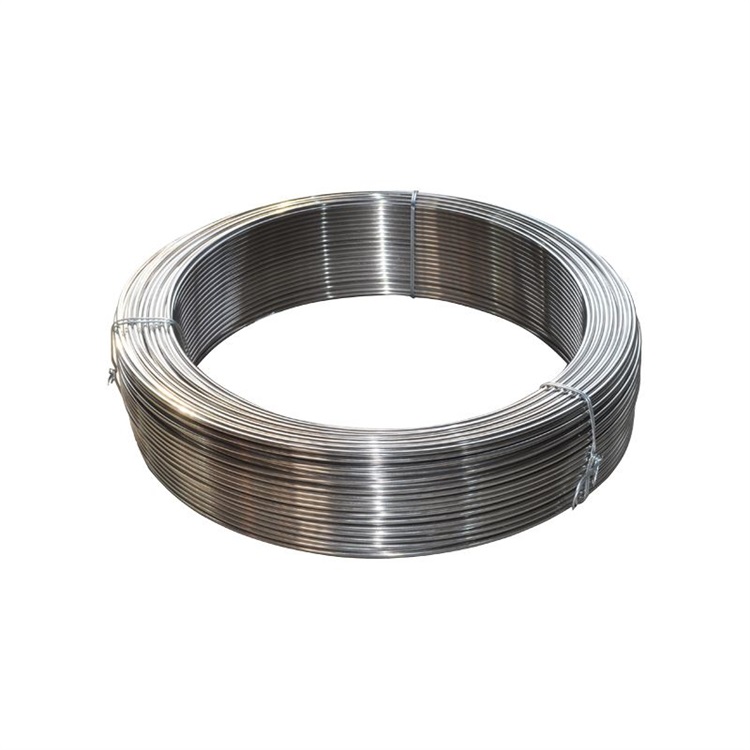

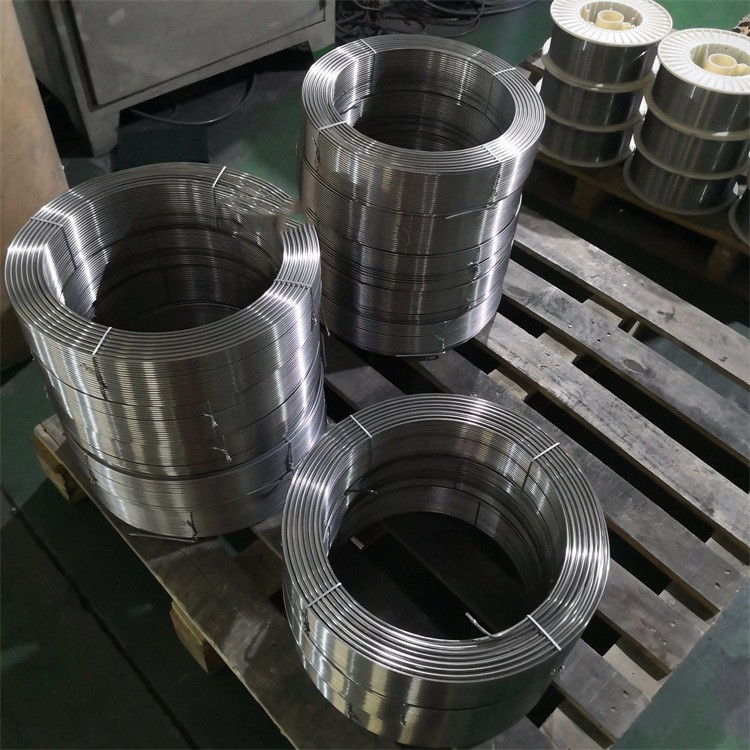

25kg/卷，75kg/卷，150kg/卷，350kg/卷
焊丝直径 (mm) | 2.0 | 2.4 | 3.2 | 4.0 | 4.8 |
焊接电流（A） | 300~400 | 350~450 | 425~525 | 475~575 | 525~625 |
焊接电压（V） | 26~29 | 27~30 | 27~30 | 27~30 | 27~30 |
干伸长度（mm） | 13~19 | 19~32 | 25~38 | 25~38 | 25~38 |
焊接速度（mm/s） | 5~6 | 5.5~6.5 | 6~7 | 6.5~7.5 | 6.5~7.5 |
