一： 旋膜除氧器优点
旋膜改进型除氧器是一种新型热力除氧器，曾获电力部新科技新产品科技攻关成果创新奖，被列为电力部重点推广产品。除氧器按压力分为压力式除氧器和大气式除氧器，旋膜改进型除氧器具有以下优点：
1：除氧效率高，给水含氧量合格率100。大气式除氧器给水含氧量应小于15цɡ/L，压力式除氧器给水含氧量应小于7цɡ/L。
2：运行稳定，无震动。可适用于负压启动、滑压运行，减免了启动和运行中的人工繁杂调节操作。
3：适应性能好，对水质、水温要求不苛刻等优点外，且可短期超出力50％左右运行。
4：排汽量小，耗能少。
二、旋膜除氧器结构

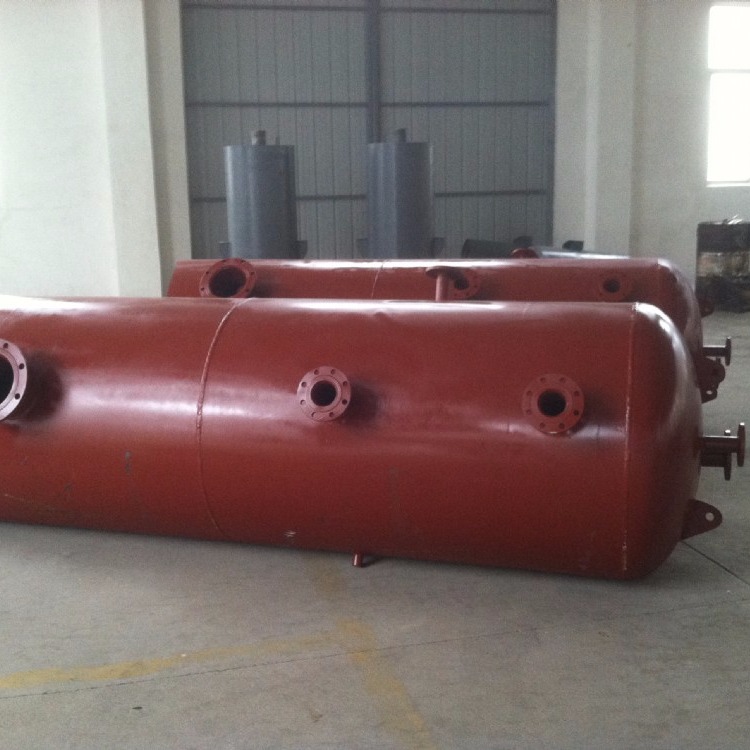

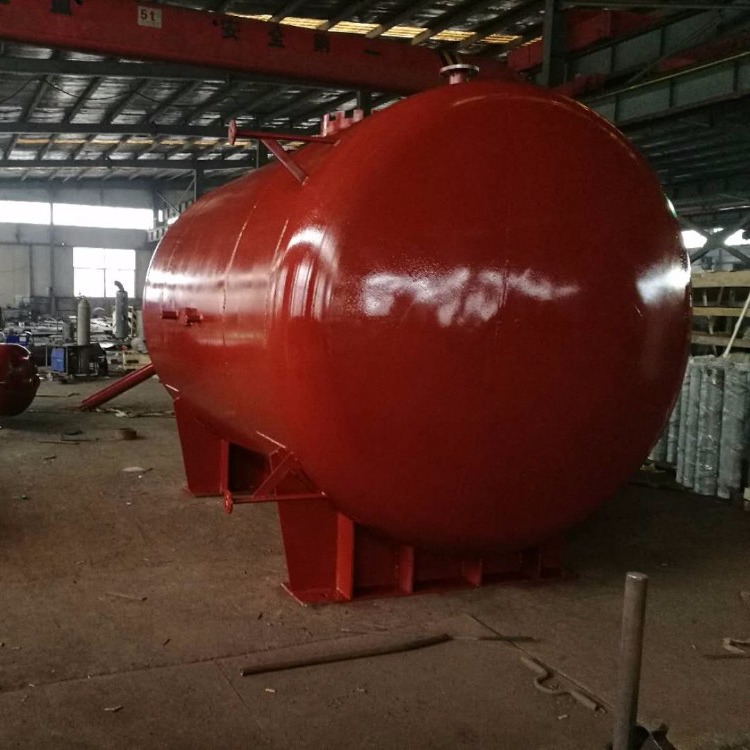

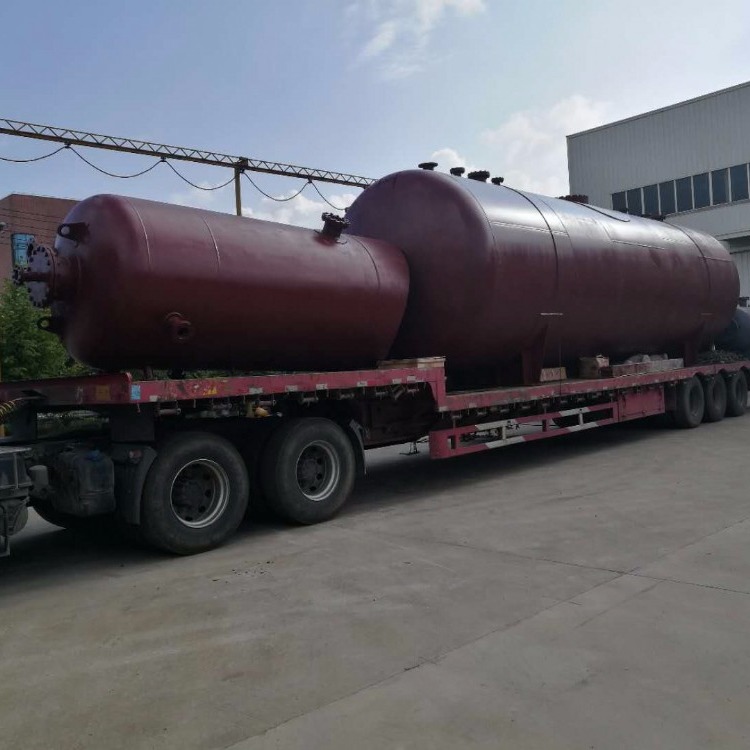

旋膜改进型除氧器的结构是由除氧头和水箱组成。我们重点介绍除氧头的结构原理。
除氧头的结构由外壳，旋膜器组，水篦子，液汽网，蒸汽分配盘五大部分组成。
１、外壳：是由筒身和冲压椭圆形封头焊制成。低压150T/H以下中、小除氧器配有一对法兰联接上下部，供装配和检修用。
２、起膜器组：由水室、汽室、起膜管、凝结水接管、补充水接管和一次进汽接管组成。起膜管、下水管材料均由不锈钢制造,常年运行无需检修。
３、淋水篦子：经起膜段粗除氧的给水及由疏水管引进的疏水在这里混合进行二次分配，呈均匀淋雨状落到装到其下的液汽网上。水篦子可根据水温具体情况作增减，水篦子常年运行无需检修。
4、液汽网：是由相互间隔的扁钢带及一个圆筒体，内装高度制的不锈钢扁丝网及不锈钢板组成，给水在这里与二次蒸汽充分接触，加热到饱和温度并进行深度除氧，以保证除氧水中含量：低压大汽式除氧器低于10μg/L，高压除氧器低于5μg/L。
5、蒸汽分配盘：按定比例成规则均分型制成，使主加热蒸汽呈现均分状态其在无节流工况下上升加热软化水，来保证加热质量，达到饱和温度下工作除氧。
三、定货提供数据
1：除氧器的出力，水箱容积选定。
2：除氧器 附件选定（常规配套为：压力表、温度表、水位计、滚体装置、水封筒）。
3：除氧器安装高度（分低位和高位，一般为高位安装，低位安装需要加装防汽蚀消除装置。
四、旋膜式除氧器技术特性表
|
规格型号 |
额定出力T／H |
配套水箱容积M3 |
工作温度 |
工作压力 |
除氧塔尺寸 |
水箱尺寸 |
|
CYD-10 |
10 |
5 |
104℃ |
0.02Mpa |
Φ662x2660 |
Φ1516x3890 |
|
CYD-20 |
20 |
10 |
Φ812x2650 |
Φ1816x5250 |
||
|
CYD-35 |
35 |
20 |
Φ1016x2960 |
Φ2420x6230 |
||
|
CYD-40 |
40 |
20 |
Φ1016x3140 |
Φ2420x6230 |
||
|
CYD-50 |
50 |
25 |
Φ1216x3140 |
Φ2520x7460 |
||
|
CYD-75 |
75 |
35 |
Φ1216x3560 |
Φ2520x9340 |
||
|
CYD-85 |
85 |
35 |
Φ1416x3260 |
Φ2820x7000 |
||
|
CYD-130 |
130 |
40 |
Φ1616x3360 |
Φ2820x8550 |
||
|
CYD-150 |
150 |
50 |
Φ1720x3380 |
Φ2820x9460 |
||
|
CYD-210 |
210 |
50 |
Φ1820x3460 |
Φ3024x8560 |
