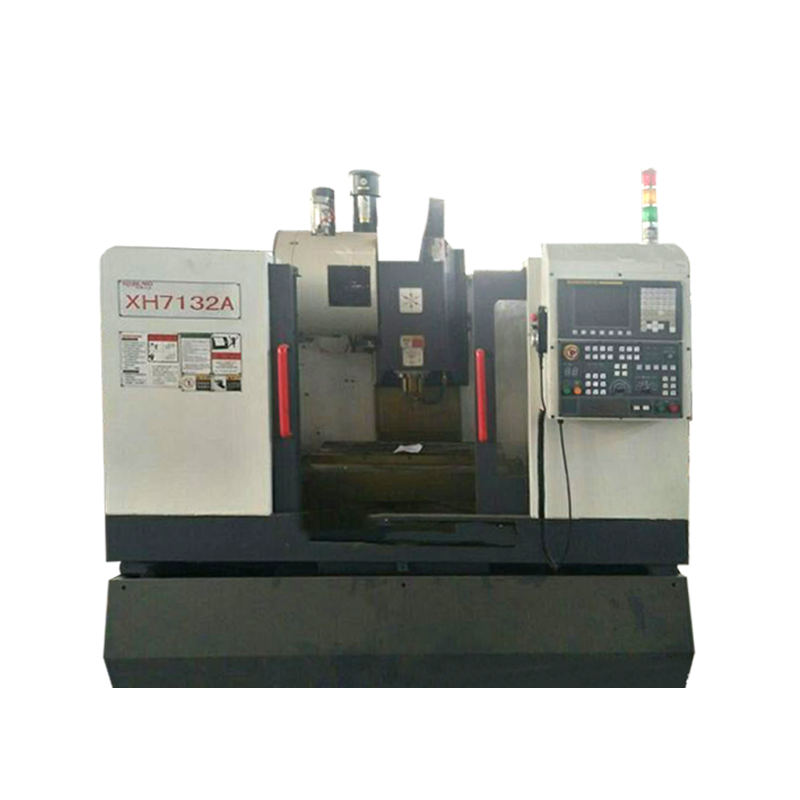

序号 | 项目 | 参数 |
1 | 主轴 | 精密主轴单元 |
2 | 主轴功率 | 3.7/5.5KW |
3 | 主轴转速 | 6000r/min |
4 | 主轴锥柄 | BT30 |
5 | 床身结构 | 树脂砂铸件 |
6 | 工作台面积 | 320x800mm |
7 | 行程X、Y、Z | 500x320X400mm |
8 | “T”型槽 | 3-14X100mm |
9 | 工作台承重 | 300KG |
10 | 主轴端面至工作台距离 | 120-520mm |
11 | 主轴中心至立柱距离 | 360mm |
12 | 快移速度X、Y、Z | 18000、18000、18000 m/min |
13 | 切削进给速度 | 1-5000mm/min |
14 | 冷却泵功率 | 90w |
15 | 定位精度 | 0.015mm |
16 | 重复定位 | 0.01mm |
17 | 机床重量 | 2.8t |
18 | 外形尺寸 | 225X220x240cm |
机床标准配置
树脂砂铸造，人工时效处理。
主轴同步带（齿形带）。
滚珠丝杠直径ф32。
HRB滚珠丝杠轴承支撑。
南京贝奇尔或日本河谷润滑。
系统：FANUC、GSK、KND等。
具备：三轴联动，螺旋线插补，故障诊断与记录，过载保护，宏程序，PS232C通讯接口等功能。
电器元件：无接触点开关、空气开关、按钮等均采用知名品牌。
随机附件及技术资料。
随机配备机床安装、使用和维修时必备的附件及工具。
随机提供机床使用说明书、电气图，数控系统操作、编程。
标准配置
台湾主轴单元；
主轴伺服电机或变频电机高转速3500rpm，功率2.2Kw，
进给电机:功率1Kw,扭矩6Nm
集中自动油润滑；
全防护钣金护罩；
机床的随机附件
序号 | 名称 | 规格 | 单位 | 数量 | 备注 |
1 | 调整垫铁 | 套 | 6 | ||
2 | 拉杆 | 个 | 1 | ||
3 | 刀柄 | NT30 | 套 | 1 | |
