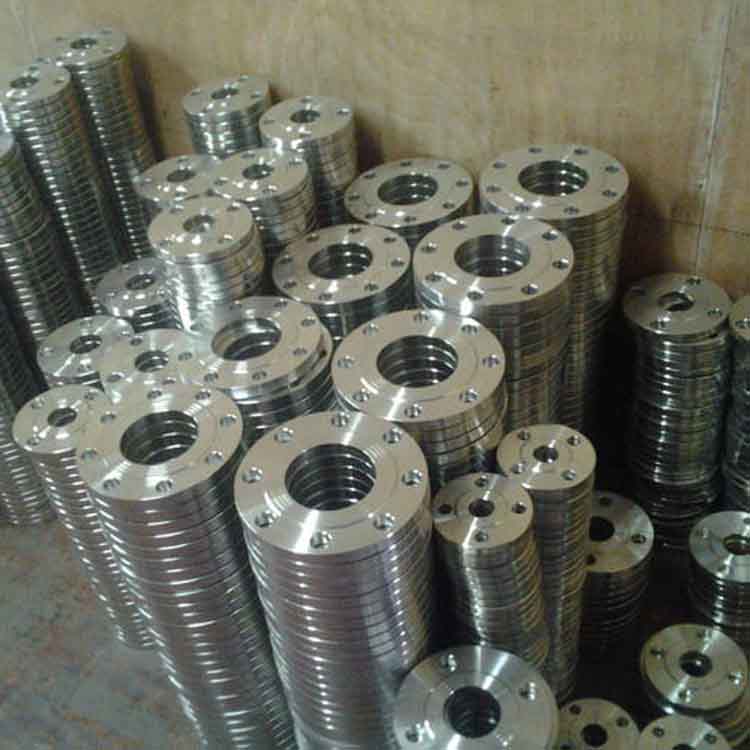

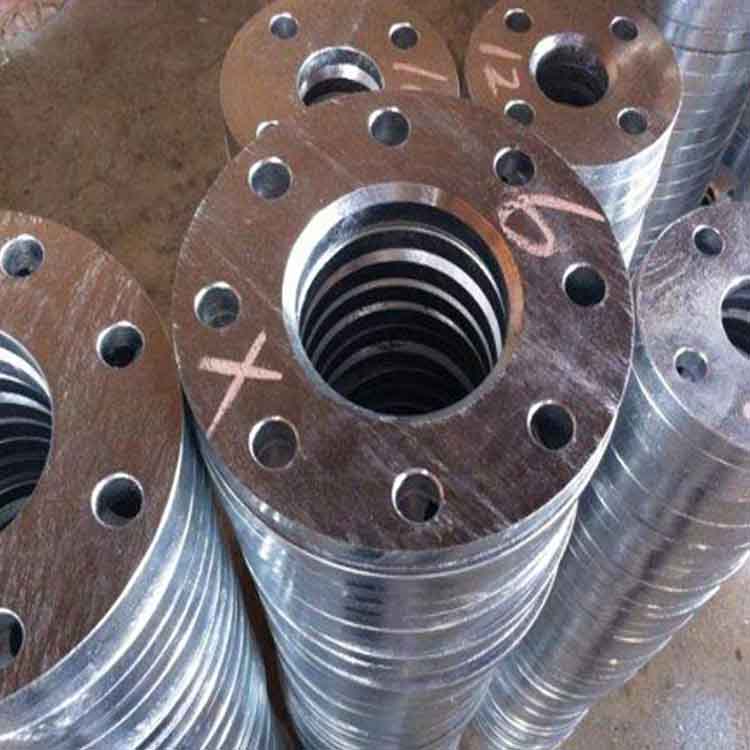

钢板法兰

钢板法兰连接 是把两个管道、管件或器材，先各自固定在一个法兰盘上，两个法兰盘之间，加上法兰垫，用螺栓连接在一起，完成了连接。有的管件和器材已经自带法兰盘，也是属于法兰连接。.法兰与管子的焊接质量不但影响整条管道的倾心度,还影响管道连接处的强度和严密度。

1.法兰中心应与管子的中心同在一条直线上。

2.法兰平焊法兰密封面应与管子中心垂直,当dn＜300mm时允许偏斜度为1mm，当dn＞300mm时为2mm。

3.法兰连接应采用同一规格螺栓，安装方向一致，即螺母应在同一侧。连接阀门的螺栓、螺母一般应放在阀件一侧。拧紧螺栓时应对称均匀，松紧适度。拧紧后的螺栓露出螺母外的长度不得超过5mm或2~3扣。

4.法兰连接应保持同轴，螺栓孔中心偏差一般不超过孔径的5﹪，并且要保证螺栓自由穿入。同一根管子两端的法兰盘的螺孔位置应对应一致,管子上法兰盘螺孔的位置应与相配合的设备或管件上法兰螺孔位置对应一致。

5.法兰上的螺栓孔位置：垂直管道上的螺栓孔，其靠墙近的两个螺栓孔应与墙面平行；水平管道的螺栓孔，其上面的二个螺栓孔应保持水平。同时，两连接法兰应平行自然，平行度偏差不大于2mm。
