产品详情
Product details

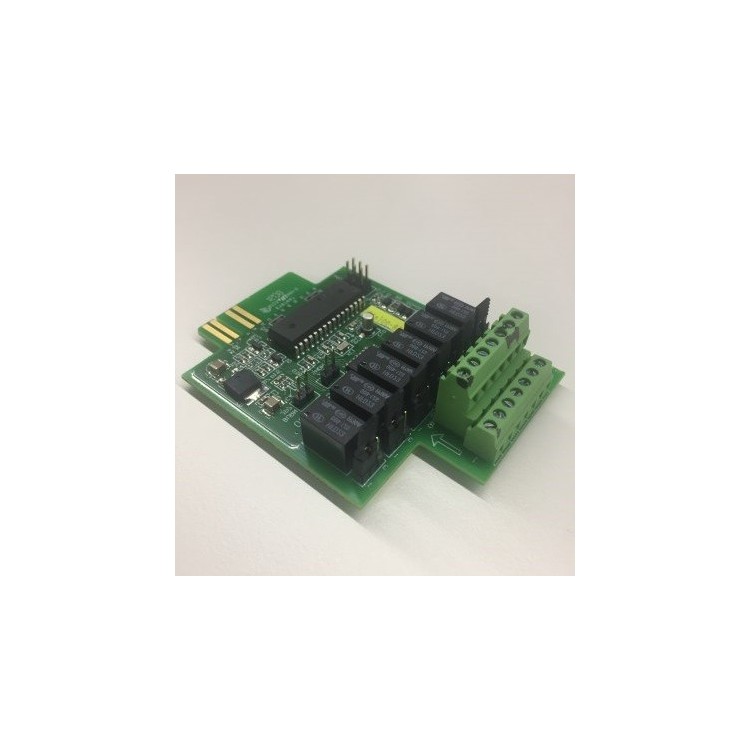

| AS-400干接点卡适用机种 | |||
| 有短卡智能卡槽的山特UPS |
| AS400卡仅提供干接点讯号,以下为卡片内零件所能承受规格参数的大值 | ||||
| 参数（ Parameter) | Symbol | Max | Unit | |
| 二极管（Diode） | 反向电压（Reverse Voltage) | VR | 6 | V |
| 正向电流 (Forward Current) | F | 80 | mA | |
| 正向峰值电流(Peak Forward Curren) | IF(Peak) | 1 | A | |
| 继电器触点(Relay) | 直流电压(DC Voltage) | VDC | 24 | V |
| 直流电流(DC Current) | IDC | 1 | A | |
| 脚位定义与说明 | ||||
| Pin | 讯号定义 (Signal Definition) | 原因(Cause) | I/O | 短路帽跳法(Jump Cap) |
| 9 | UPS故障（UPS fault） | UPS故障 | Out | NO：JP1 2-1 |
| NC：JP1 2-3 | ||||
| 11 | 警示声响（Sound Alarm） | 1. 市电异常 | Out | NO：JP4 2-1 |
| 2. UPS告警或故障 | ||||
| 3. 旁路供电 | ||||
| 4. AS400 通讯异常 | ||||
| (开机15秒后,持续通讯异常灯闪烁） | NC：JP4 2-3 | |||
| 1,3,6,10 | 外部电源接地接地 | In | ||
| 12 | 远程关机 | 电池模式关机/UPS自测试（3-10s信号有效） | In | 自测试：JP8 2-1 |
| Remote Shutdown/ UPS自测试（(UPS Test)） | ||||
| 8 | 干接点共点(Common) | In | ||
| 13 | Pin 14,12 对应接地 | |||
| （内部接地） | 旁路供电 | Out | NO: JP5 2-1 | |
| 2 | 旁路供电(Bypass Active) | NO: JP5 2-3 | ||
| 4 | 电池低电位 | 电池低电位 | Out | NO: JP2 2-1 |
| (Battery Low) | NO: JP2 2-3 | |||
| 5 | UPS输出 (UPS ON) | UPS输出 | Out | NO: JP4 2-1 |
| NO: JP4 2-3 | ||||
| 7 | 市电异常 | 市电异常 | Out | NO: JP6 2-1 |
| （Utility Failure） | NO: JP6 2-3 | |||
